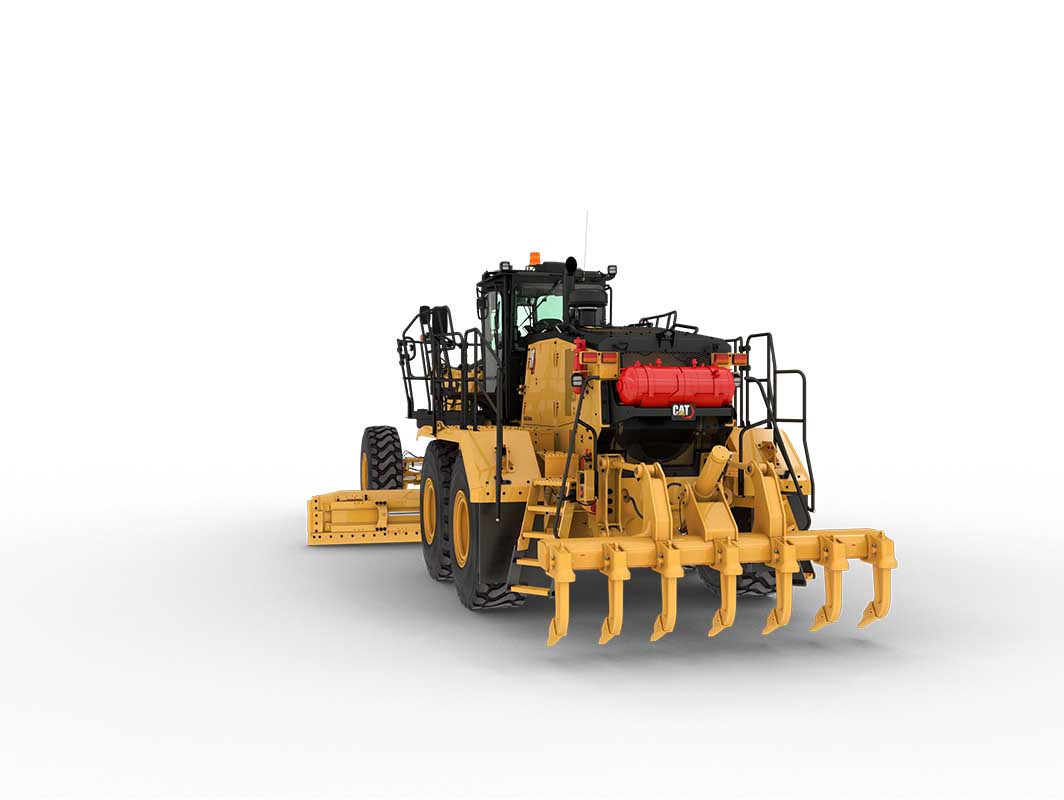

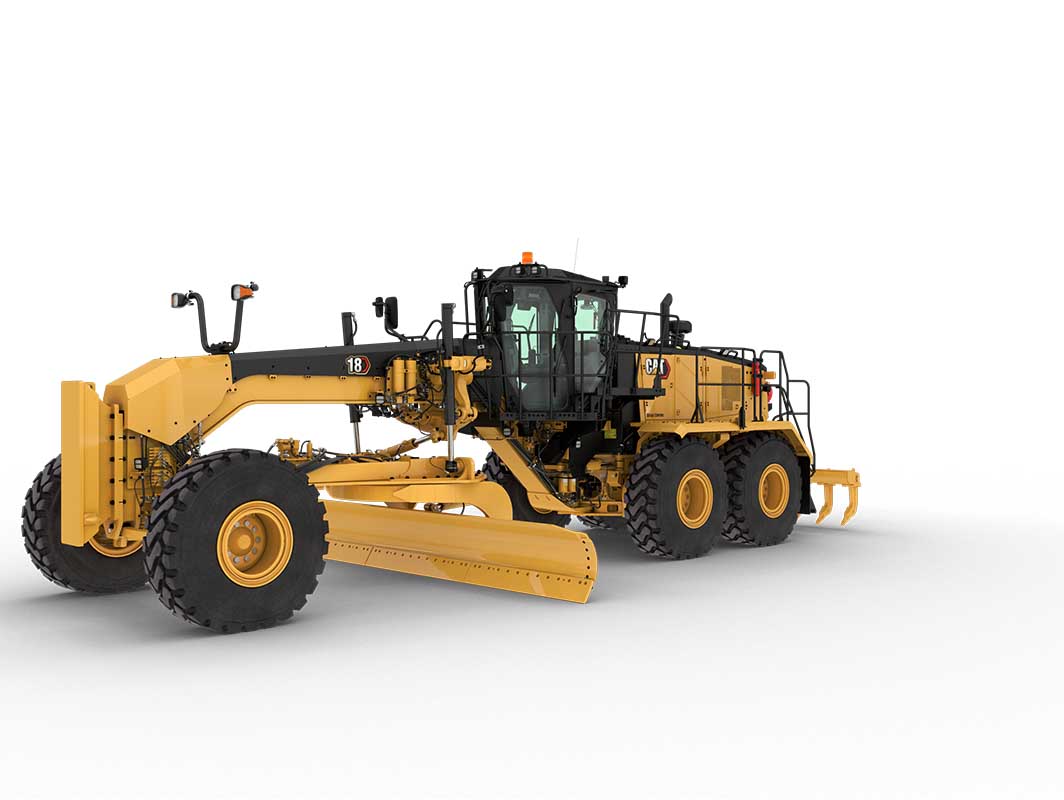

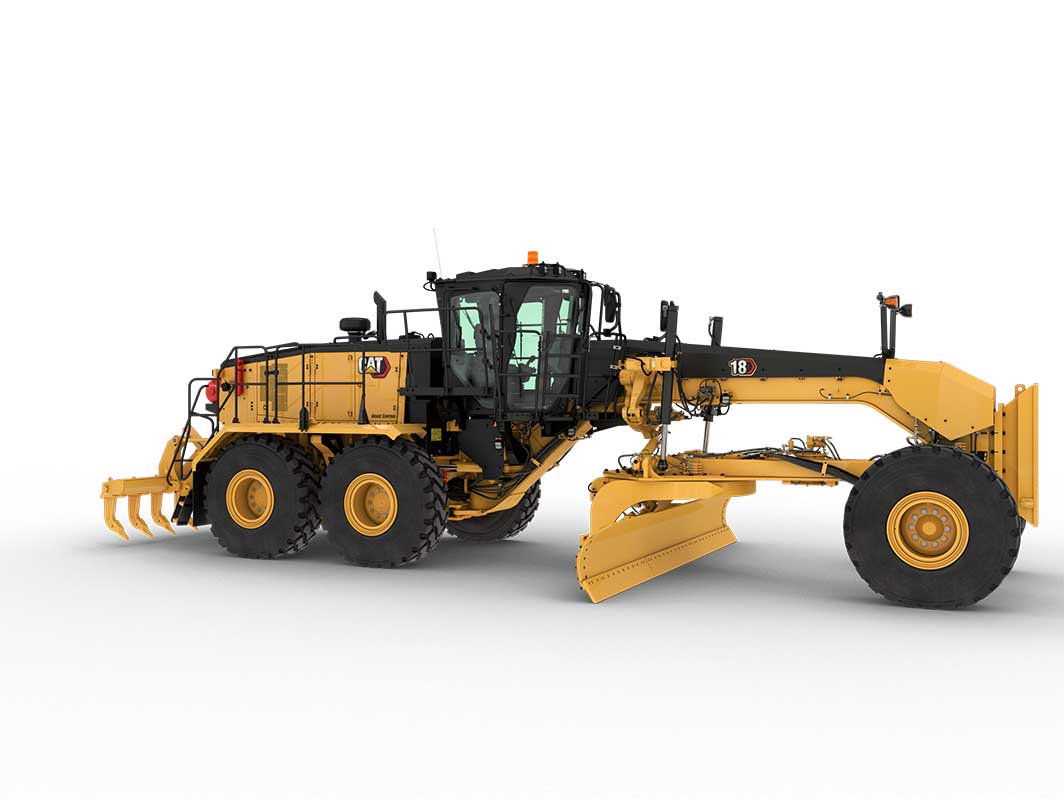

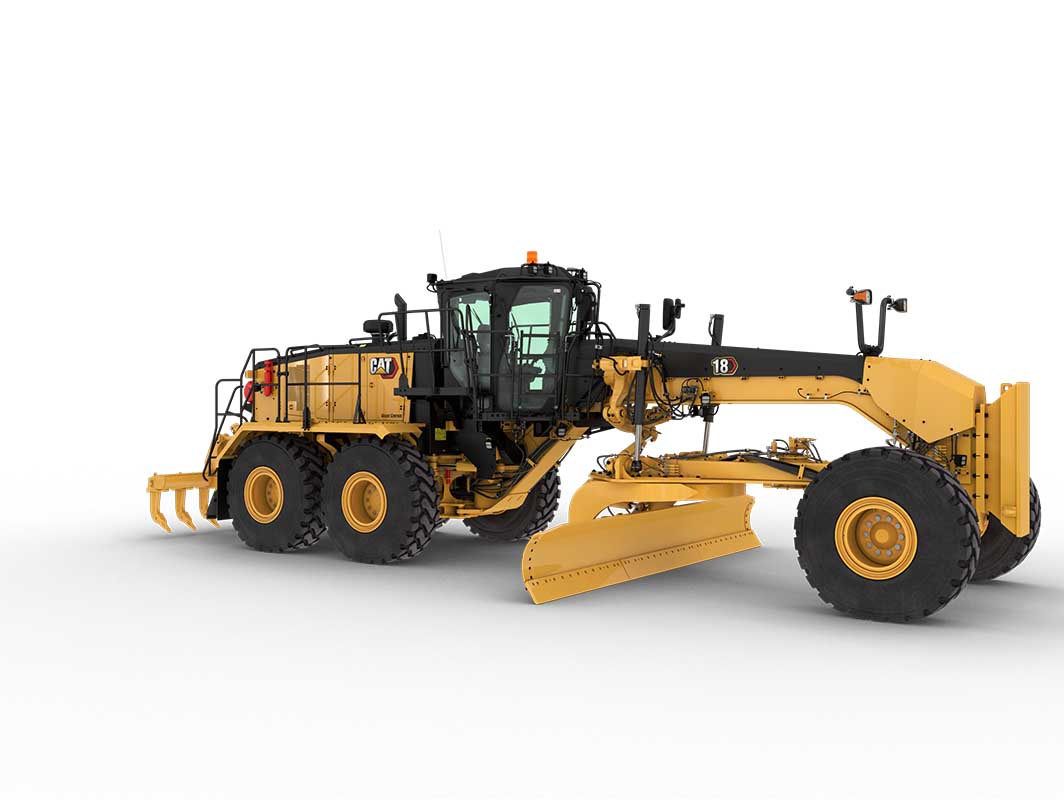

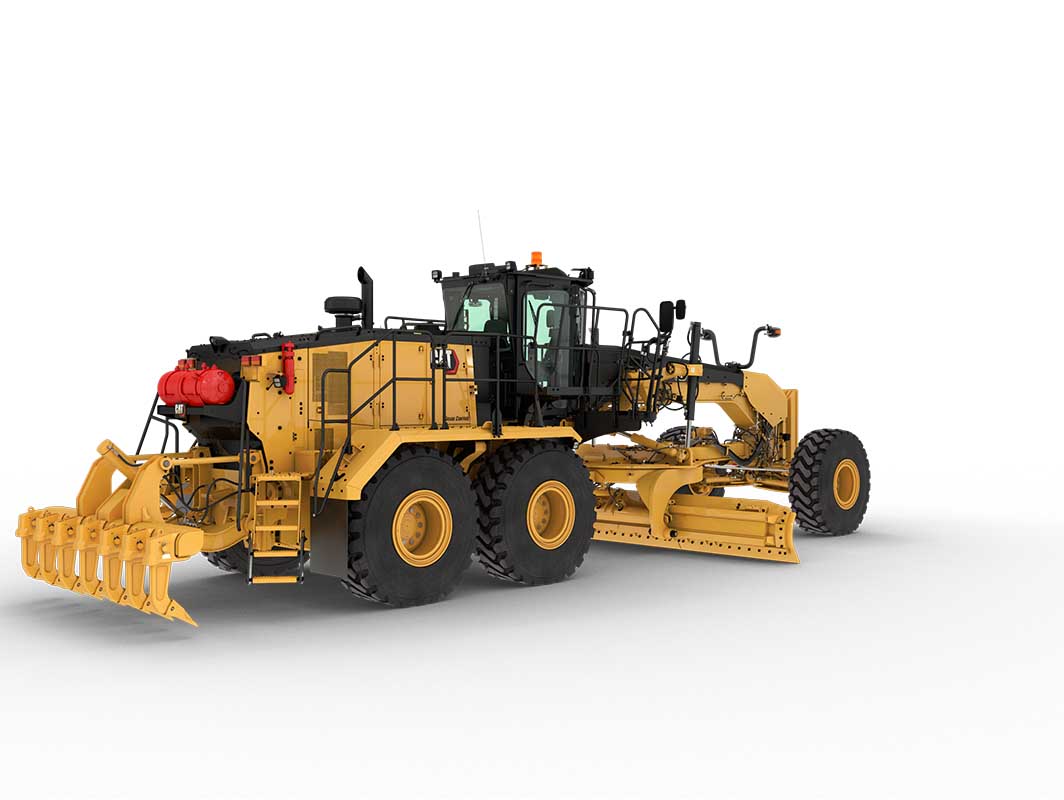

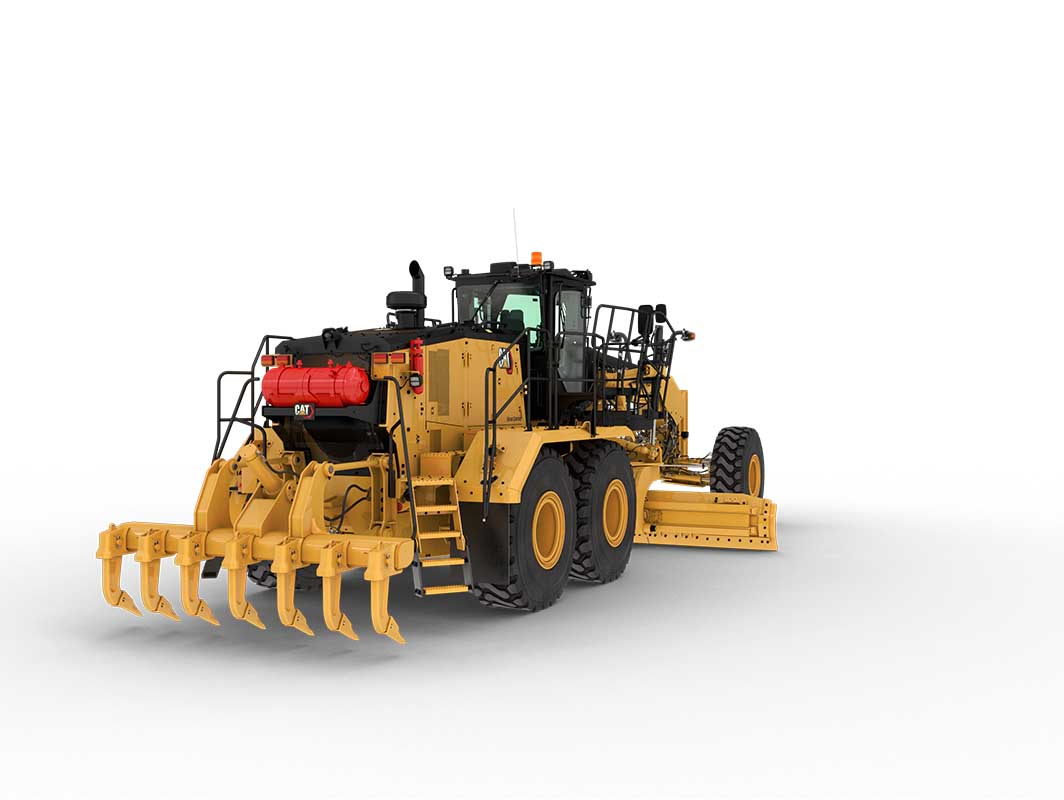

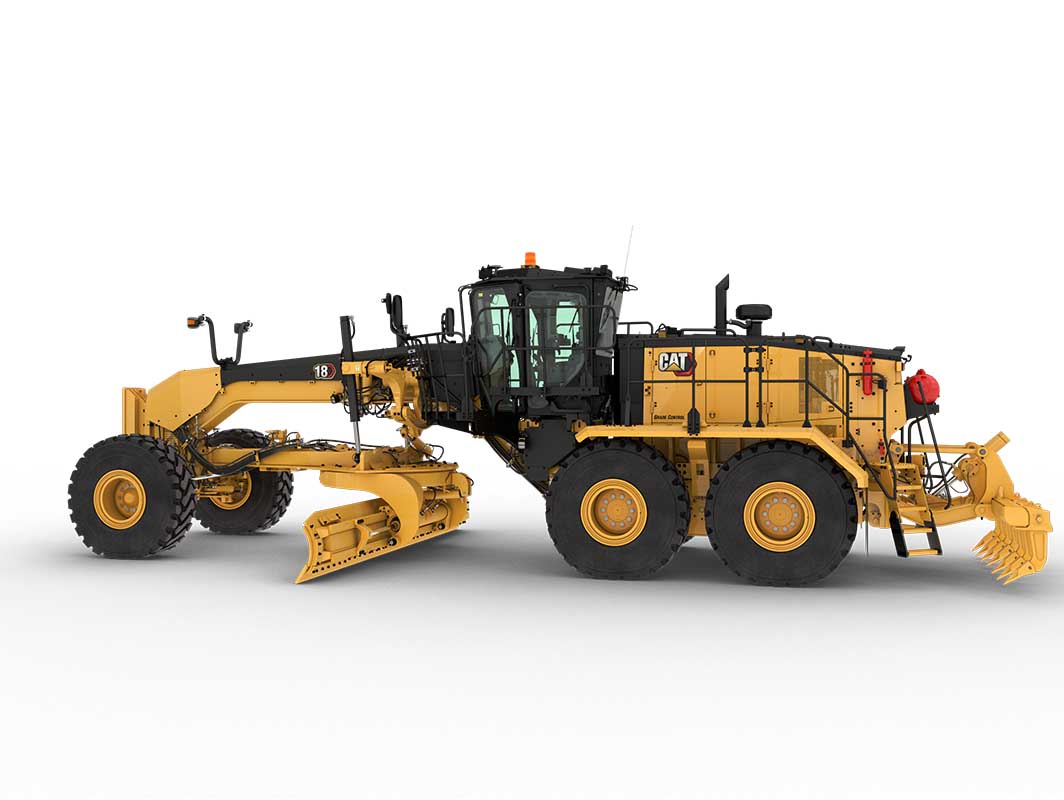

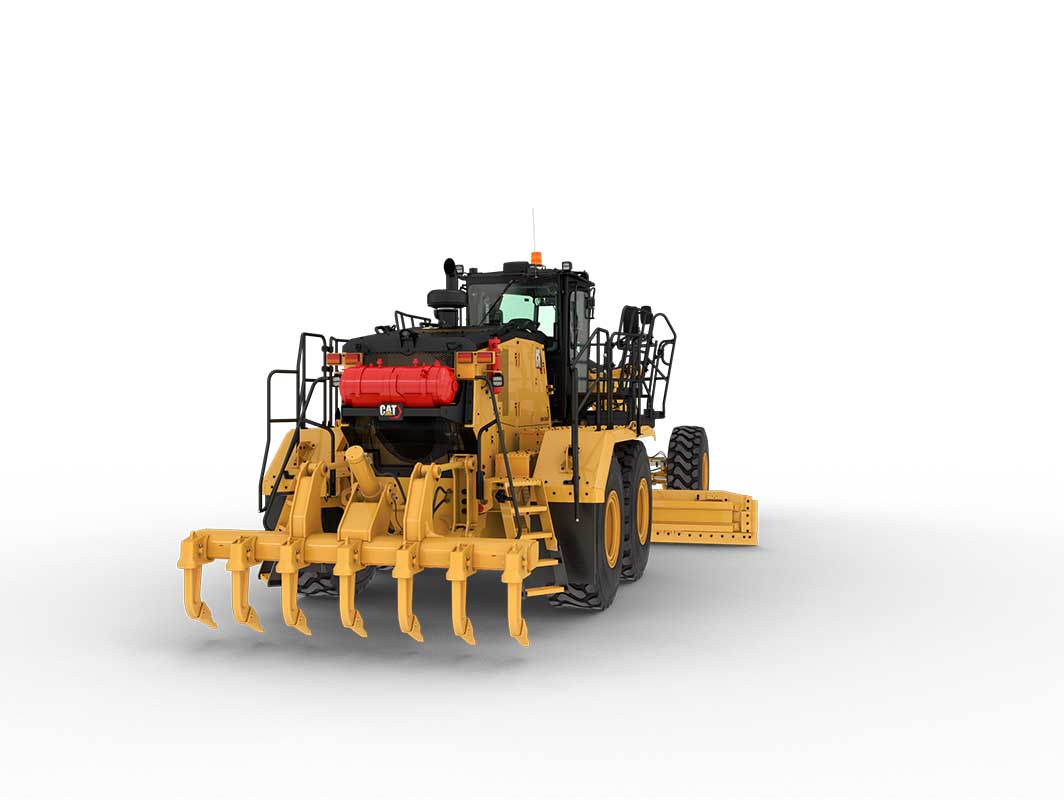

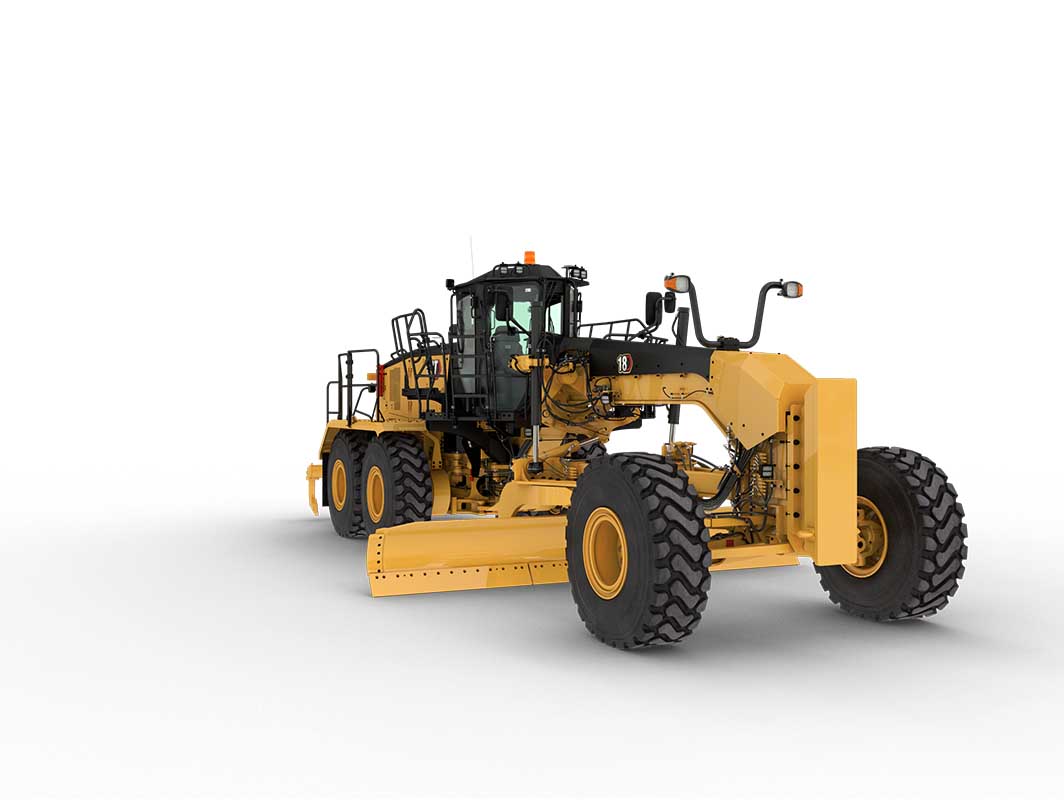

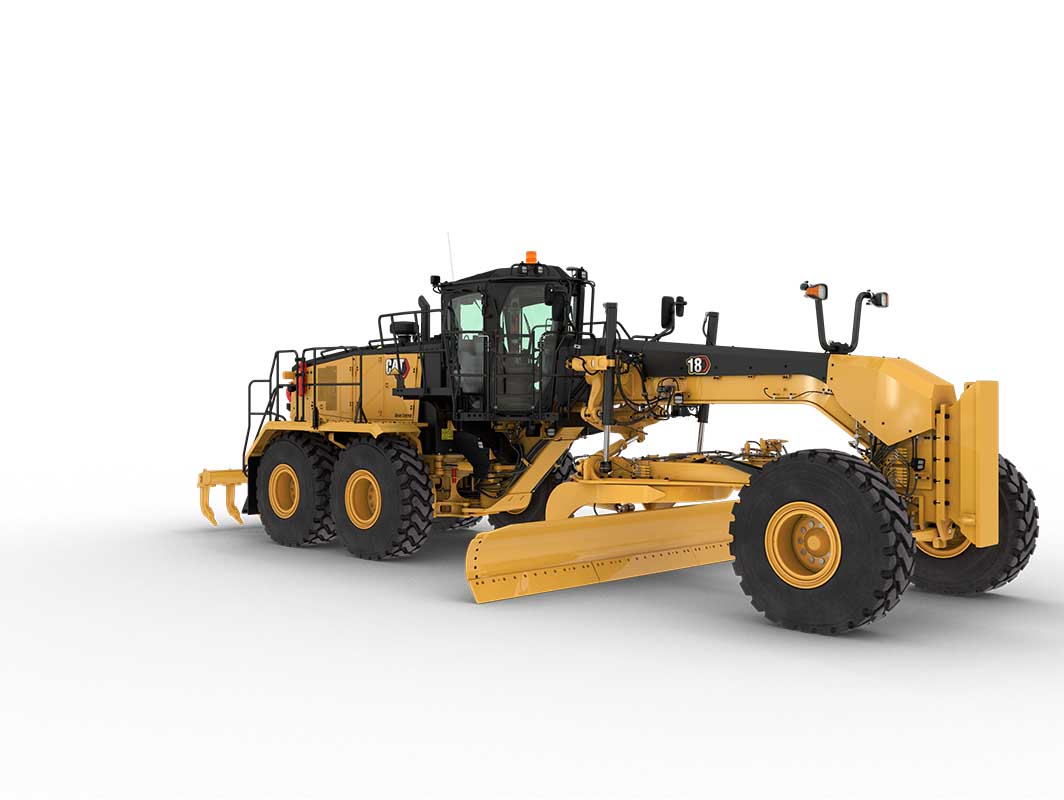

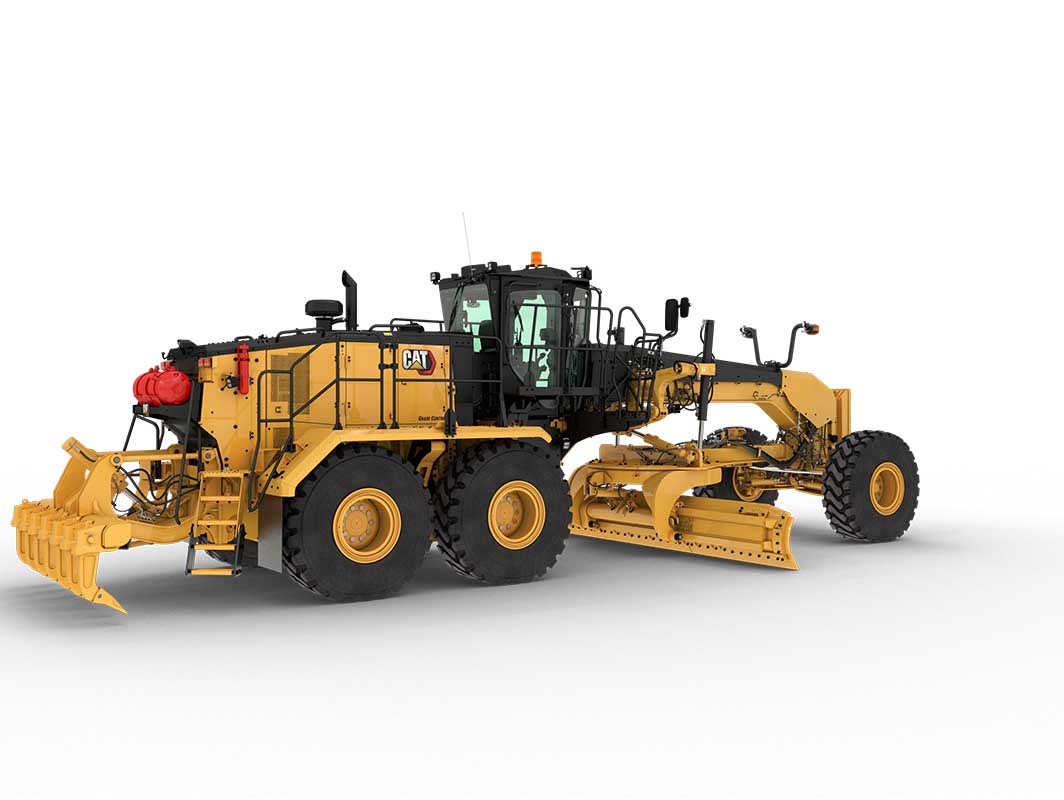

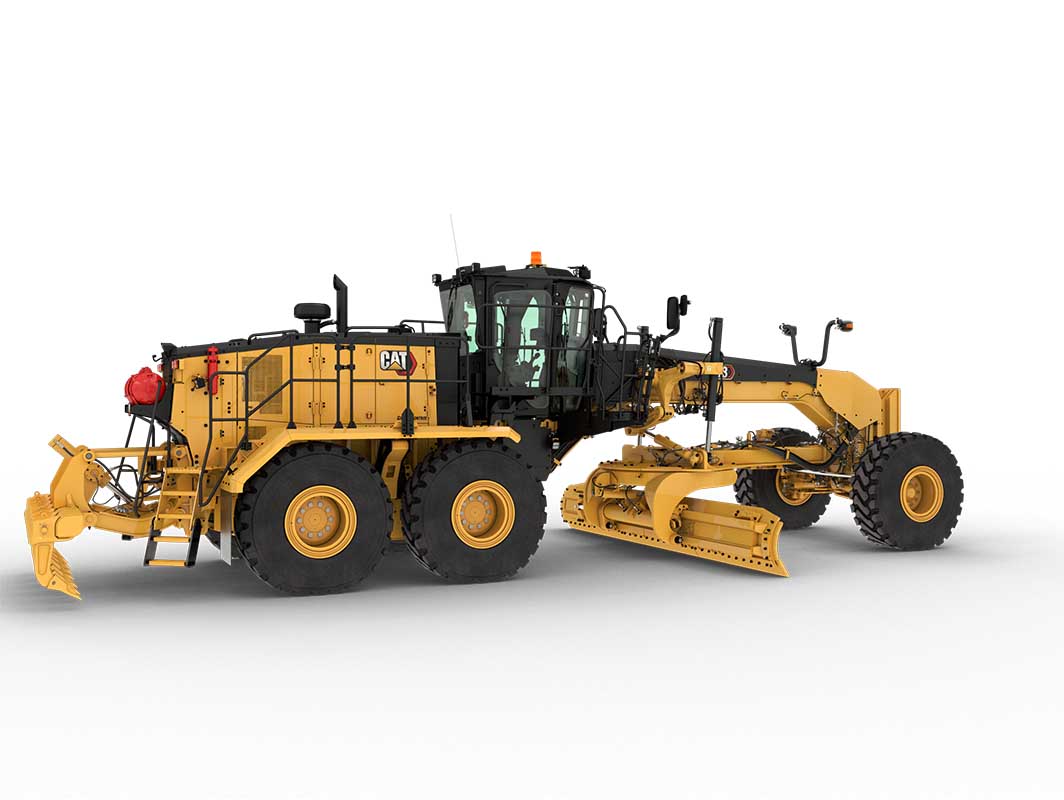

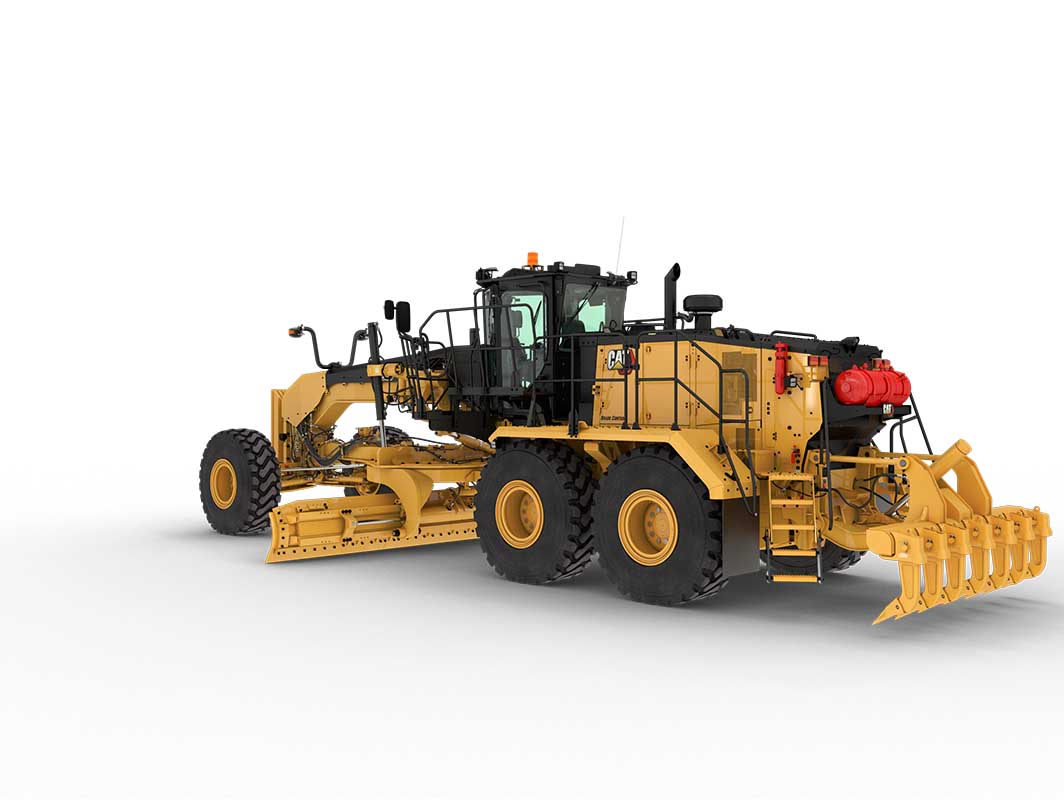

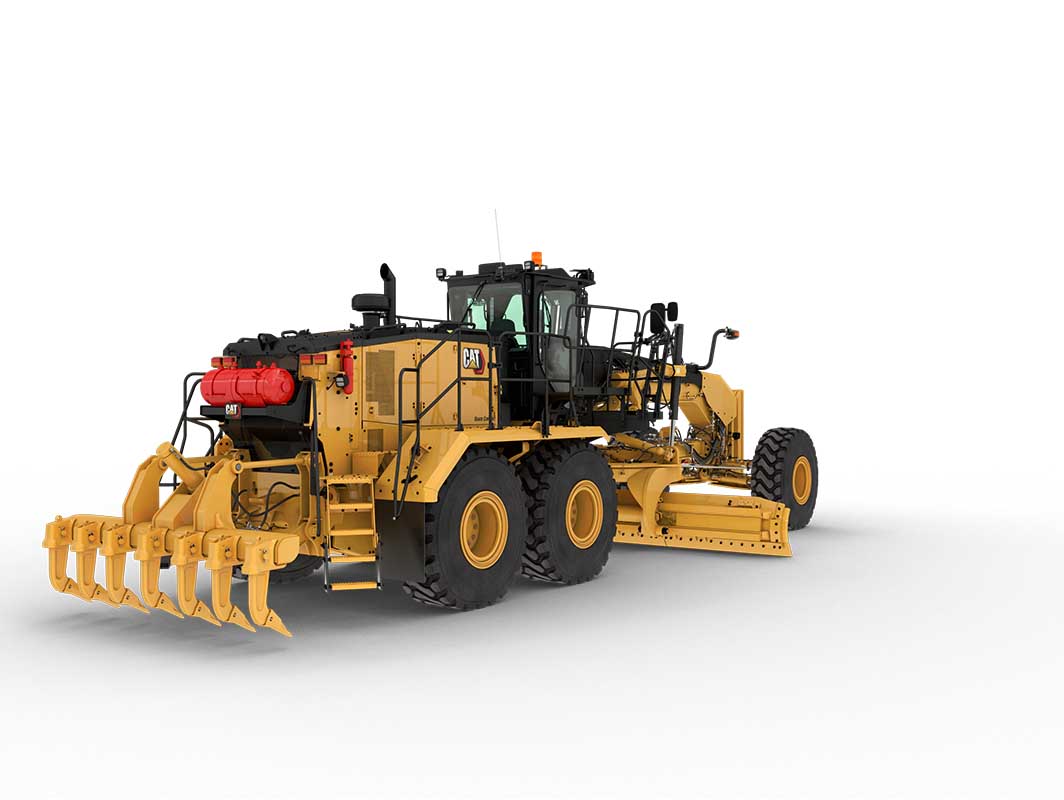

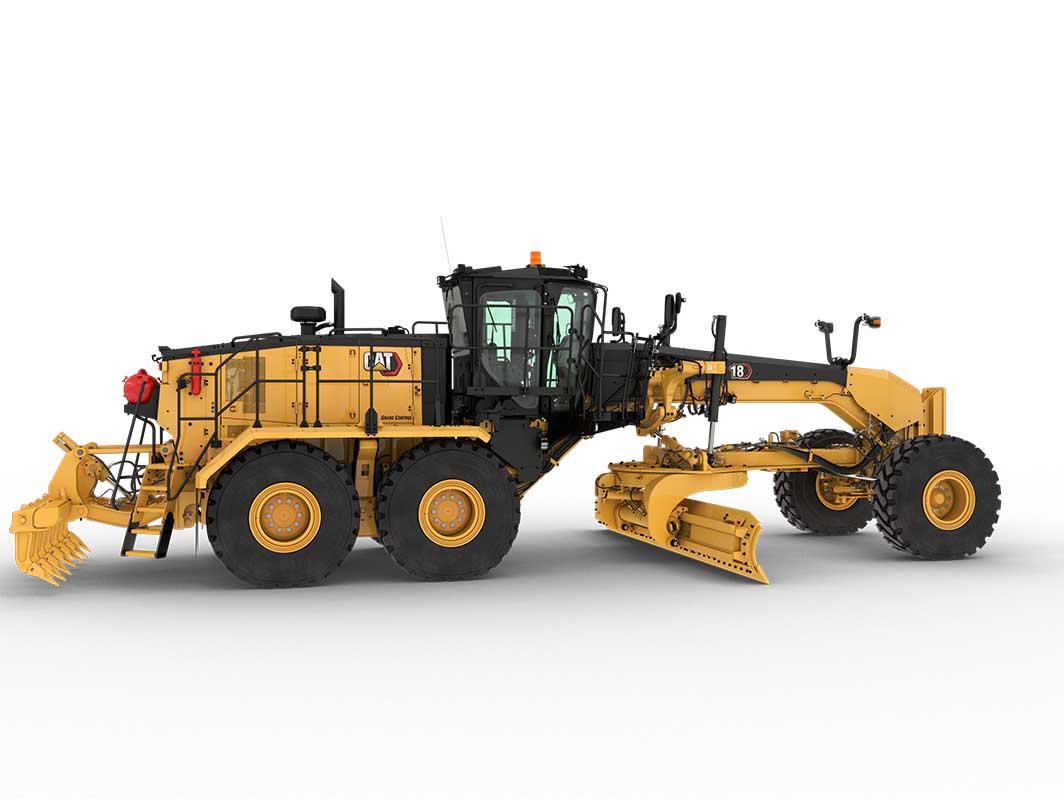

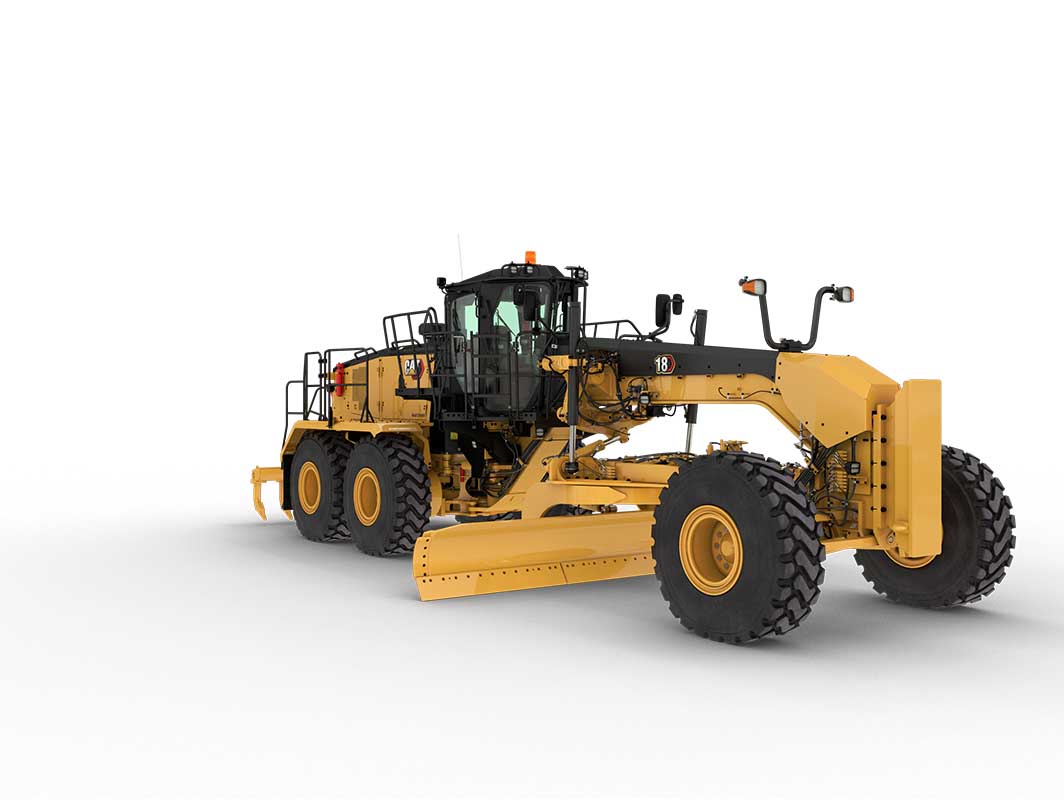

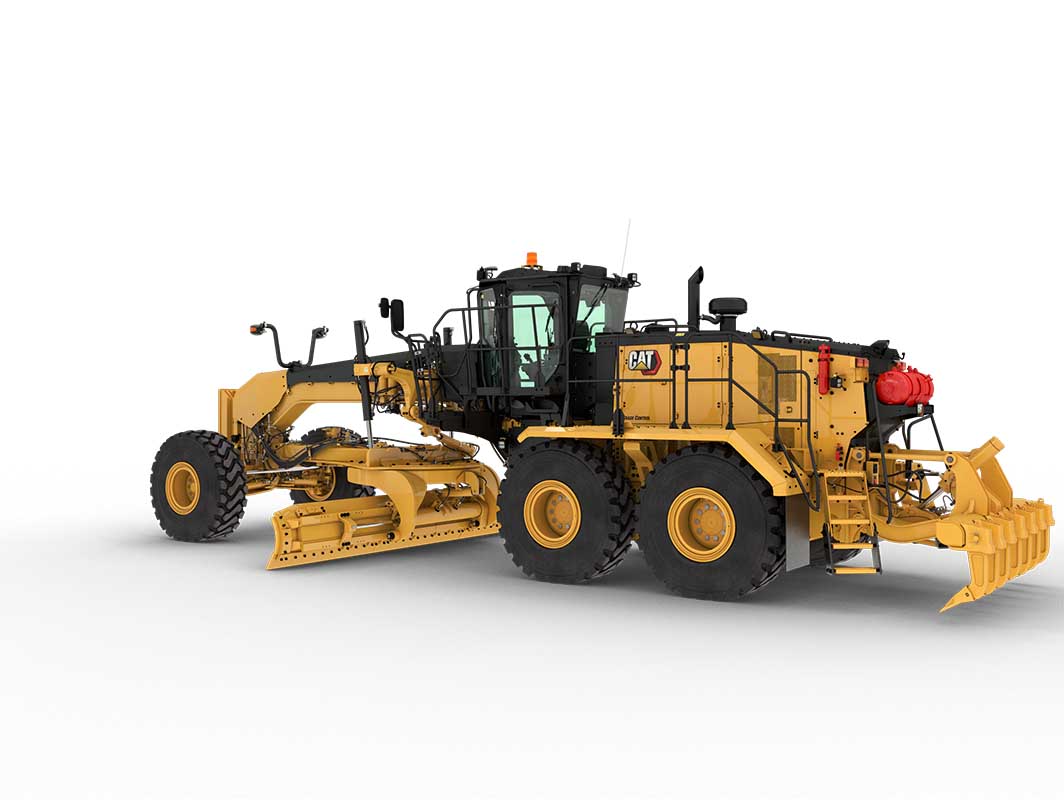

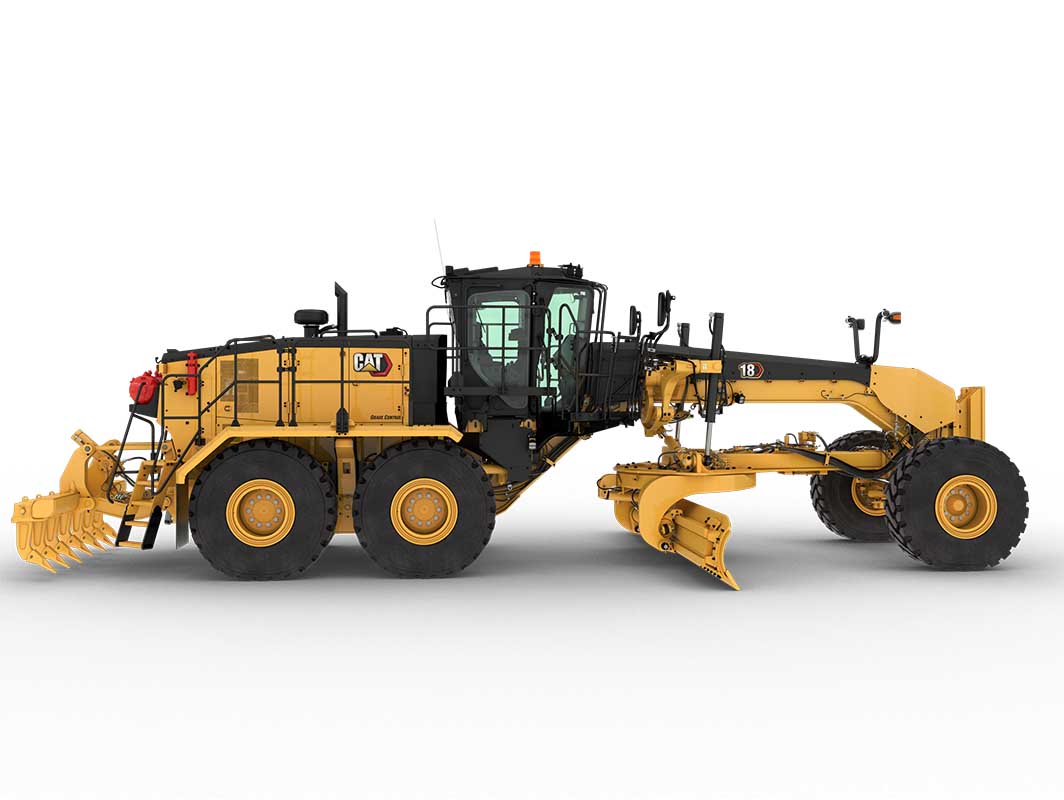

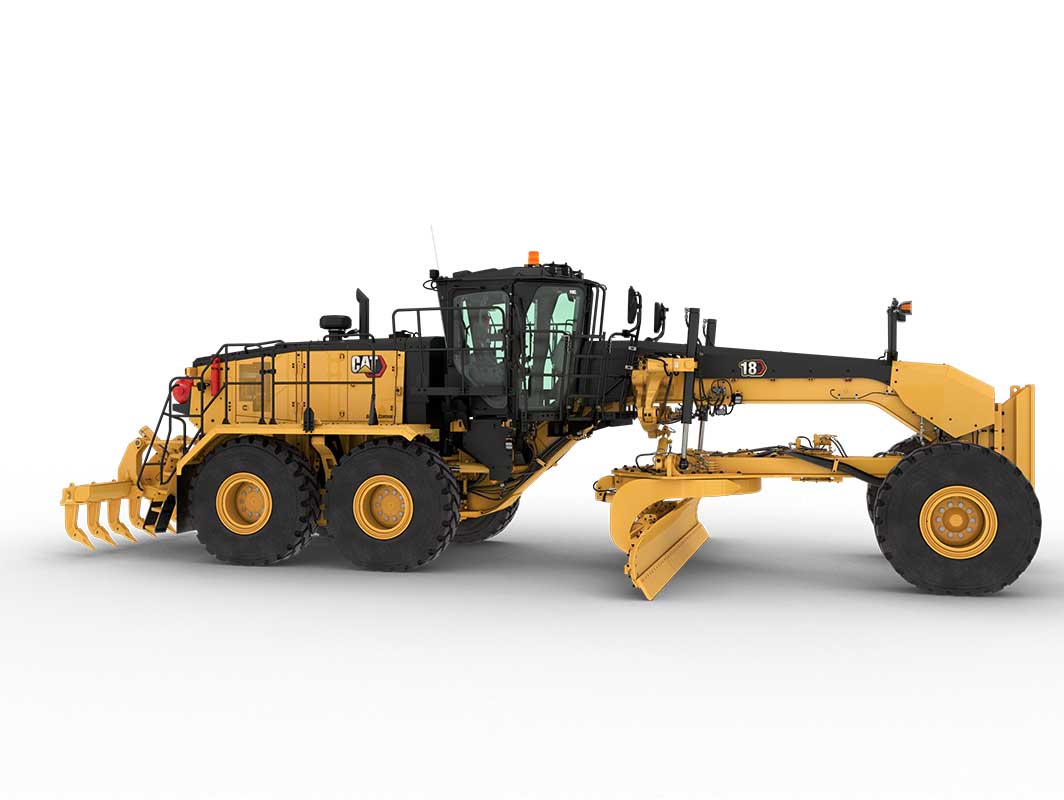

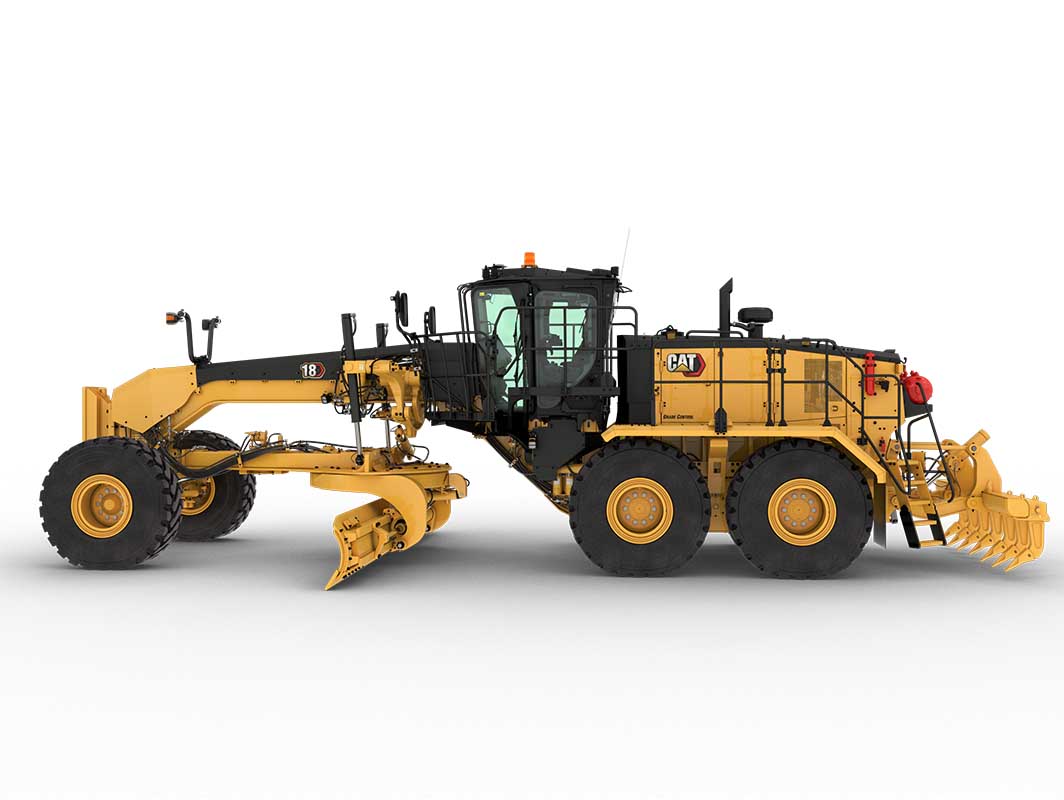

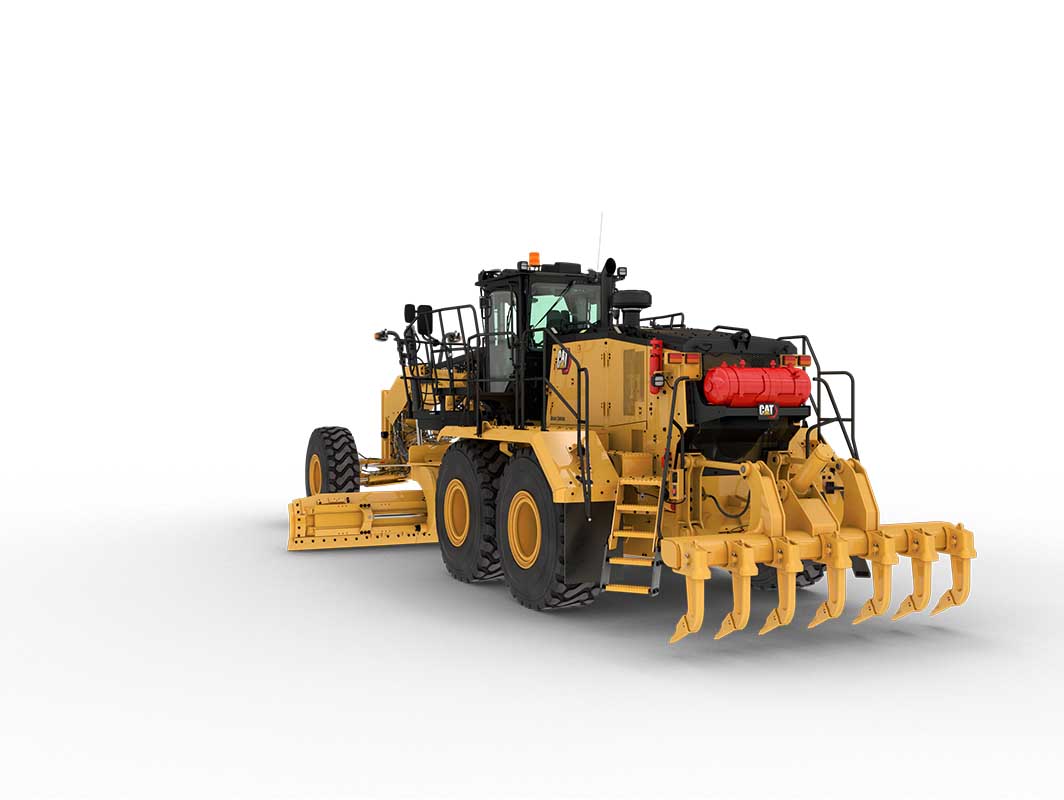

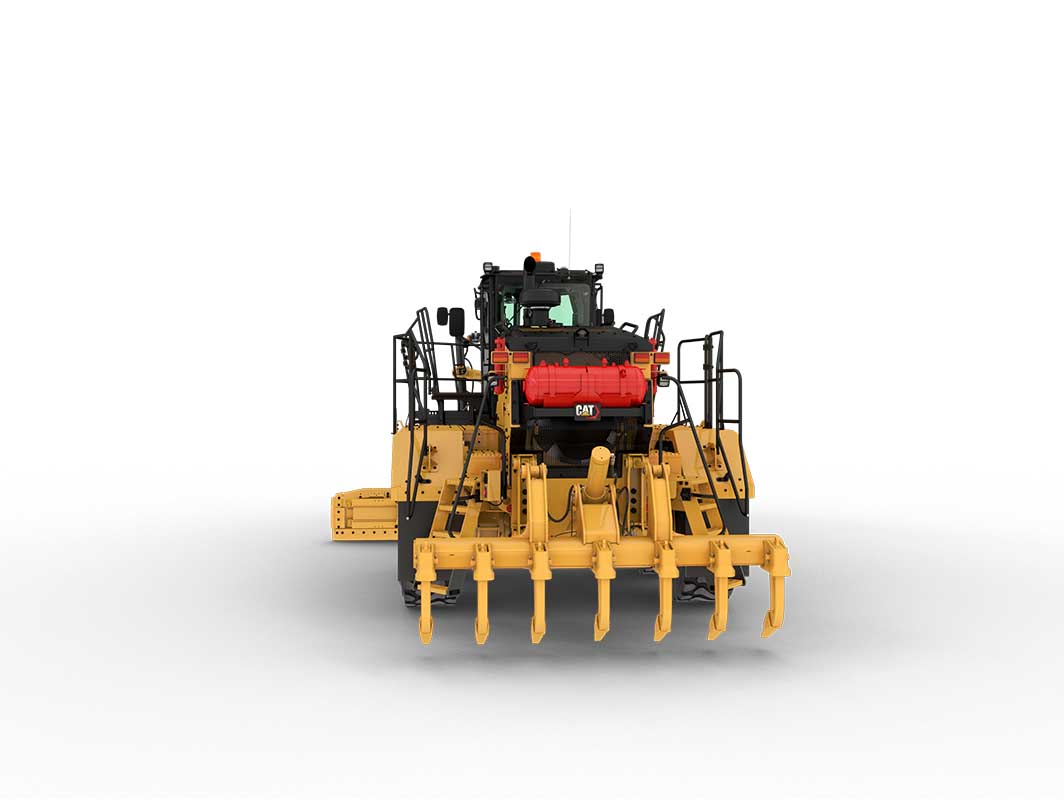

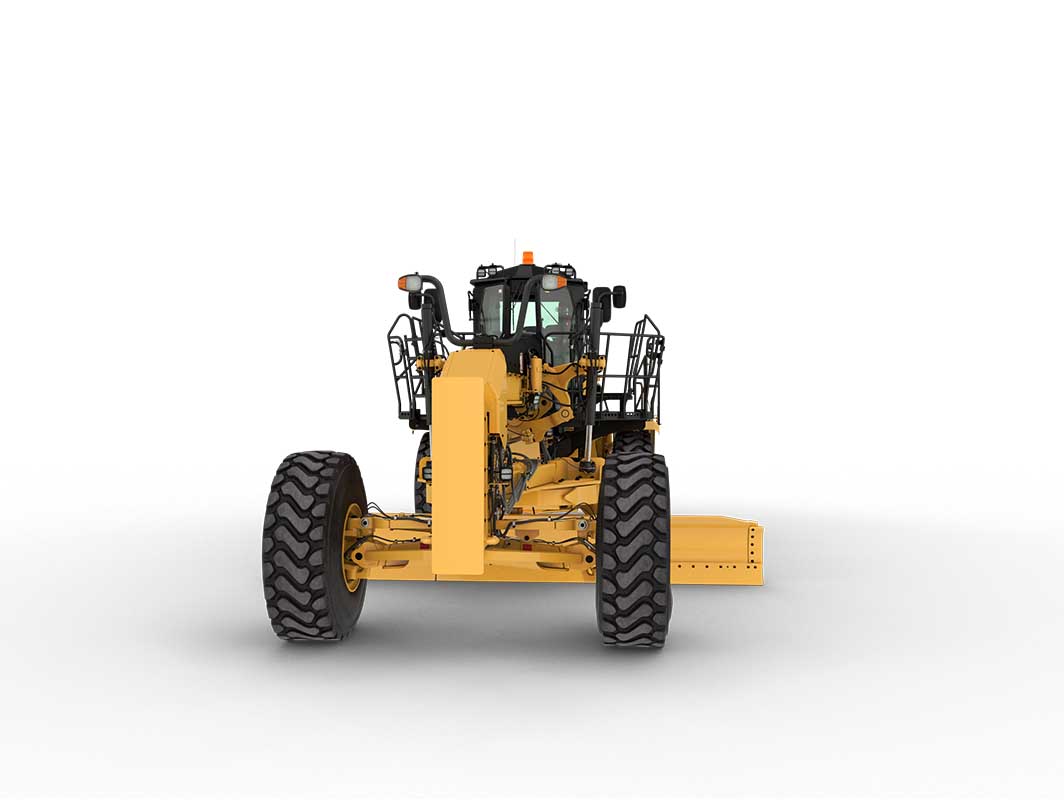

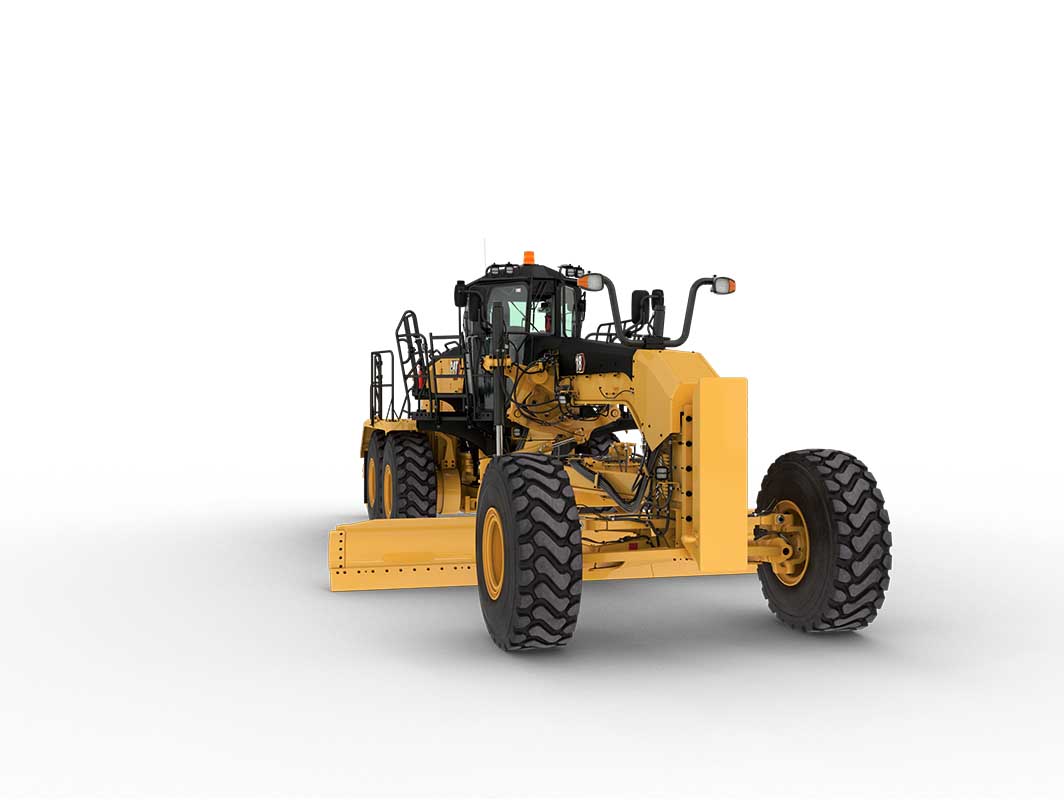

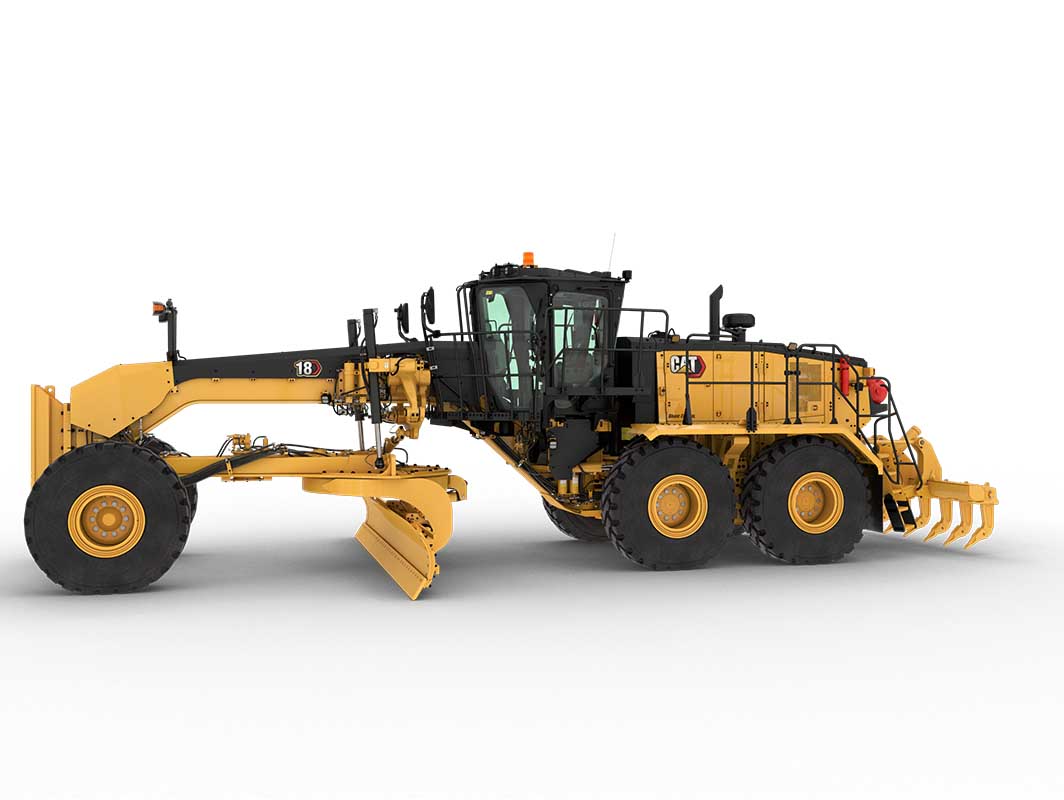

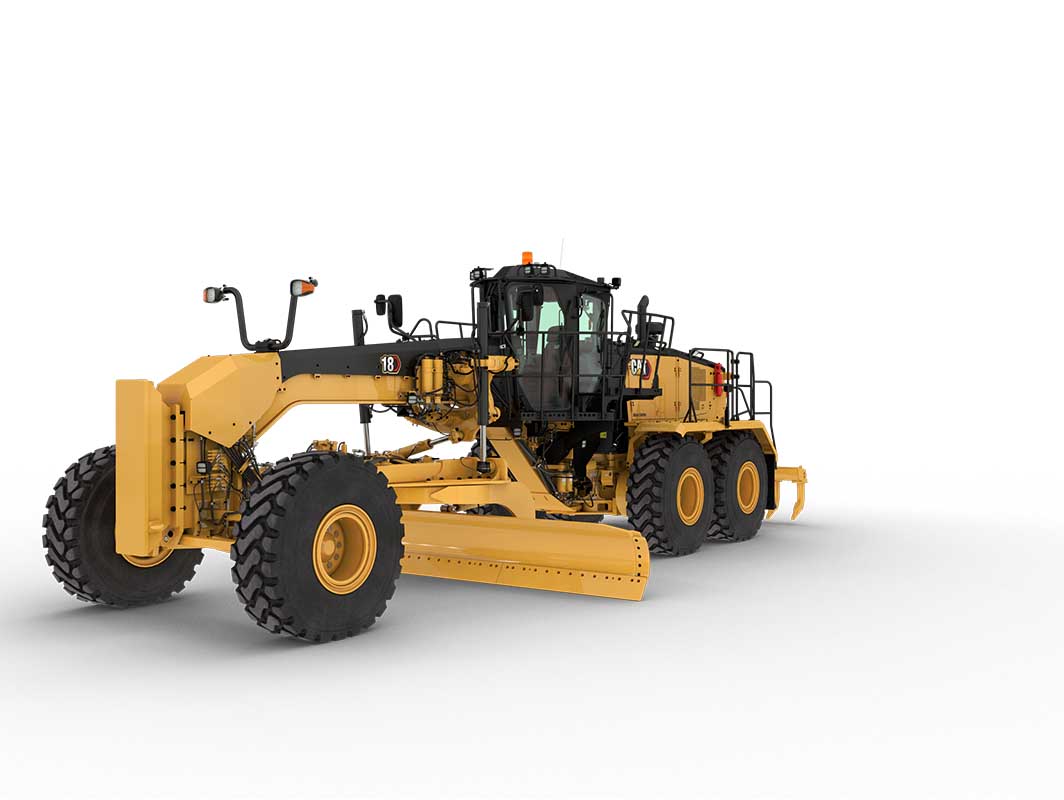

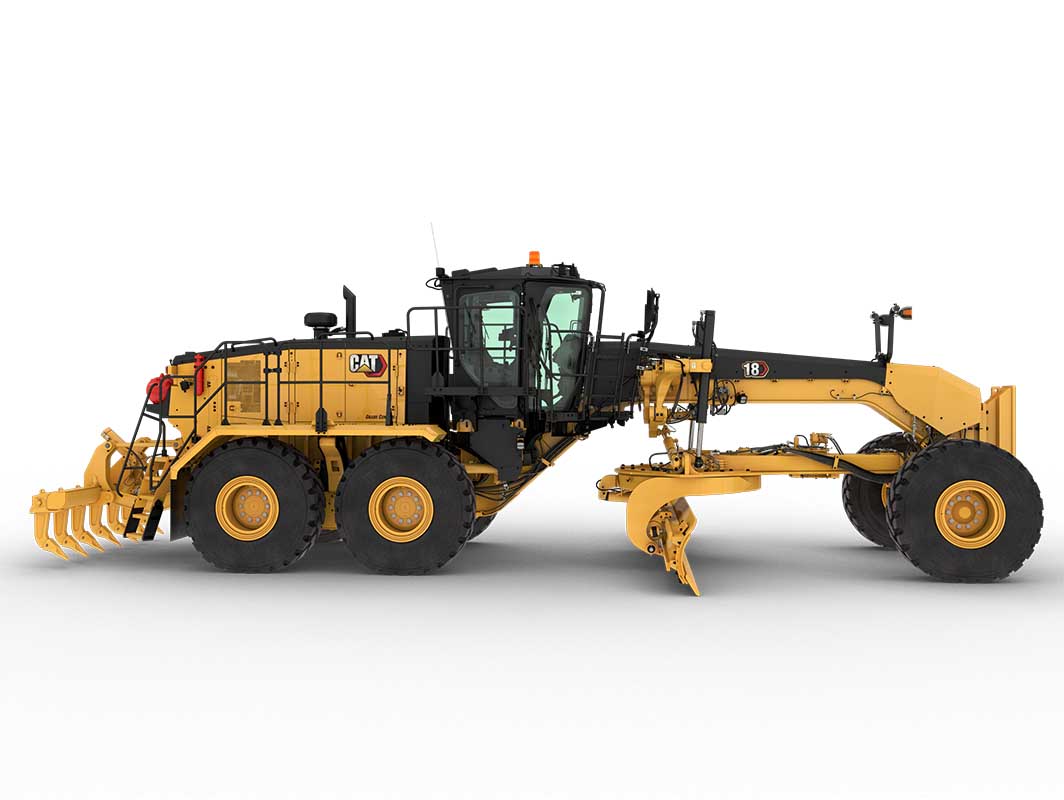

Nueva Motoniveladora 18 66666

Descripción

La motoniveladora Cat® 18 trabaja en la minería con alta eficiencia, control avanzado de emisiones y una hoja niveladora más ancha. Ideal para el mantenimiento de caminos de transporte y operaciones mineras, esta maquinaria pesada reduce los costos y garantiza el tiempo de actividad con Cat .

Características

Potencia base (1ª marcha) - Neta

304 CV

Peso de funcionamiento - Equipado típicamente

74.324 libras

Ancho de la hoja

18 pies

Modelo de motor

Cat® C13

Opciones:

Compartir Imprimir Descargar PDF

Motor
Potencia base (1ª marcha) - Neta
304 CV
Modelo de motor
Cat® C13
Perforación
5,1 en
Golpe
6,2 pulg.
Velocidad a potencia nominal
2.000 rpm
Estándar - Capacidad ambiente
122 °F
Gama VHP - Neto
227-266 kW (304-357 CV)
Estándar - Velocidad del ventilador - Mínima
550 rpm
Emisiones (1)
U.S. EPA Tier 4 Final/EU Stage V/Japón 2.014 (Tier 4 Final)
Aumento del par motor - Tier 4/Fase IV/Japón 2014 (Tier 4 Final)
40%
Aumento de par - Equivalente a Tier 2/Fase II/Japón 2001 (Tier 2)
38%
Estándar - Velocidad del ventilador - Máxima
1.450 rpm
Emisiones (2)
Tier 3/Fase IIIA/Japón 2.006 (Tier 3) Normas de emisiones equivalentes
Aumento de par - Equivalente a Tier 3/Fase IIIA/Japón 2006 (Tier 3)
38%
Gama VHP - Neto - Métrico
227-266 kW (309-362 CV)
Emisiones (3)
Tier 2/Fase II/Japón 2.001 (Tier 2) Normas de emisiones equivalentes
Gama VHP optimizada - Neta
227-266 kW (304-357 CV)
Potencia base (1ª marcha) - neta - métrica
309 CV
Par máximo - Equivalente a ISO 9249 - Tier 2/Fase II/Japón 2001 (Tier 2)
1.270 lb/pie
Altitud de reducción - Equivalente a Tier 2/Fase II/Japón 2001 (Tier 2)
12.176 pies
Altitud de reducción - Equivalente a Tier 3/Fase IIIA/Japón 2006 (Tier 3)
12.973 pies
Par máximo - Equivalente a ISO 9249 - Tier 3/Fase IIIA/Japón 2006 (Tier 3)
1.270 lb/pie
Par máximo - ISO 9249 - Tier 4/Fase IV/Japón 2014 (Tier 4 Final)
1.306 lb/pie
Altitud de reducción - Tier 4/Fase IV/Japón 2014 (Tier 4 Final)
12.500 pies
Desplazamiento
763 pulg.
Número de cilindros
6
Pesas
Peso de funcionamiento - Equipado típicamente
74.324 libras
Moldura
Ancho de la hoja
18 pies
Radio del Arco
16,3 pulg.
Despeje de garganta
5 en
Fuerza descendente - GVW máximo
43.861 libras
Tirón de la hoja* - Base GVW
47.216 libras
Tracción de la hoja* - GVW máximo
52.878 libras
Puntaje final - Anchura
6 en
Fuerza descendente - GVW base
34.008 lb
Espesor del filo de corte
1,4 pulg.
Espesor
1 en
Anchura
18 pies
Anchura del filo de corte
10 en
Broca final - Espesor
0,75 pulg.
Altura
31 en
Nota
*Tracción de la hoja calculada con un coeficiente de tracción de 0,9, que equivale a las condiciones ideales de ausencia de deslizamiento, y peso bruto de la máquina.
Recarga del servicio
Capacidad de combustible
131 galones (US)
Sistema de refrigeración
18,5 galones (US)
Sistema hidráulico - Depósito
18,5 galones (US)
Sistema hidráulico - Total
38,6 galones (US)
Tanque de DEF
4,2 galones (US)
Aceite de motor
9,5 galones (US)
Transmisión - Diferencial - Transmisión final
26 galones (US)
Carcasa en tándem - Cada uno
34 galones (US)
Carcasa del rodamiento del eje de la rueda delantera
0,24 gal (US)
Vivienda Circle Drive
2,6 galones (US)
Tren de potencia
Marcha adelante/marcha atrás
8 hacia adelante/6 hacia atrás
Transmisión
Transmisión directa, cambio asistido, contraeje
Frenos - Aparcamiento
Aplicado por muelle, liberado hidráulicamente
Frenos - Par de frenado dinámico por rueda
27.069,27 lb/pie
Frenos - Servicio
Accionamiento por aceite, disco de aceite
Frenos - Secundarios
Accionamiento por aceite, disco de aceite
Sistema hidráulico
Tipo de circuito
Detección de carga electrohidráulica, centro cerrado
Tipo de bomba
Pistón variable
Presión máxima del sistema
3.590 psi
Presión de espera
856 psi
Salida de la bomba
74 gpm
Nota
*Potencia de la bomba medida a 2.150 rpm.
Gama de cuchillas
Ángulo máximo de la posición de la cuchilla
65°
Elevación máxima sobre el suelo
15,7 pulgadas
Profundidad máxima de corte
18,5 pulgadas
Alcance máximo del hombro fuera de los neumáticos - Derecho
103 en
Círculo de cambio central - Derecha
22 en
Alcance máximo de los hombros fuera de los neumáticos - Izquierda
103 en
Desplazamiento lateral de la oruga - Derecha
31,1 pulgadas
Alcance de la punta de la cuchilla - Hacia atrás
5°
Desplazamiento lateral de la oruga - Izquierda
29,1 pulg.
Círculo de cambio central - Izquierda
27,2 pulg.
Alcance de la punta de la cuchilla - Hacia adelante
40°
Especificaciones de funcionamiento
Delantero - 6º
16 millas/h
Delantero - 2º
3,8 millas/h
Delantero - 8º
32,1 millas/h
Delantero - 5º
11,8 millas/h
Reverso - 3ª
6 millas/h
Radio de giro - Exterior de los neumáticos delanteros
30,5 pies
Delantero - 4º
7,6 millas/h
Velocidad máxima - Reversa
25,3 millas/h
Delantero - 7º
22 millas/h
Ángulo de articulación - Izquierda/Derecha
20°
Reverso - 1º
2,2 millas/h
Delantero - 3º
5,5 millas/h
Reverso - 4º
9,3 millas/h
Delantero - 1º
2,8 millas/h
Velocidad máxima - Adelante
32,1 millas/h
Reverso - 6º
25,3 millas/h
Rango de dirección - Izquierda/Derecha
47.5°
Reverso - 2º
4,1 millas/h
Reverso - 5º
17,4 millas/h
Nota
Calculado sin deslizamiento y con neumáticos 23.5R25 L-3.
Marco
Estructura del marco delantero - Anchura
14 en
Eje delantero - Altura al centro
26,4 pulg.
Círculo - Diámetro
71,7 pulg.
Estructura del marco delantero - Grosor
0,6 pulgadas
Estructura del marco delantero - Altura
18,1 pulg.
Círculo - Espesor del haz de la hoja
2 en
Barra de tracción - Anchura
3 en
Eje delantero - Inclinación de la rueda
18° Izquierda/17° Derecha
Eje delantero - Oscilación total por lado
35°
Barra de tracción - Altura
8 en
Tandems
Espesor de la pared lateral - Exterior
0,9 pulgadas
Espesor de la pared lateral - Interior
0,9 pulgadas
Oscilación en tándem - Frente arriba
15°
Oscilación en tándem - Frente abajo
25°
Altura
25,5 pulgadas
Anchura
9,3 pulg.
Paso de la cadena de transmisión
2,5 pulg.
Distancia entre ejes de las ruedas
72,5 pulgadas

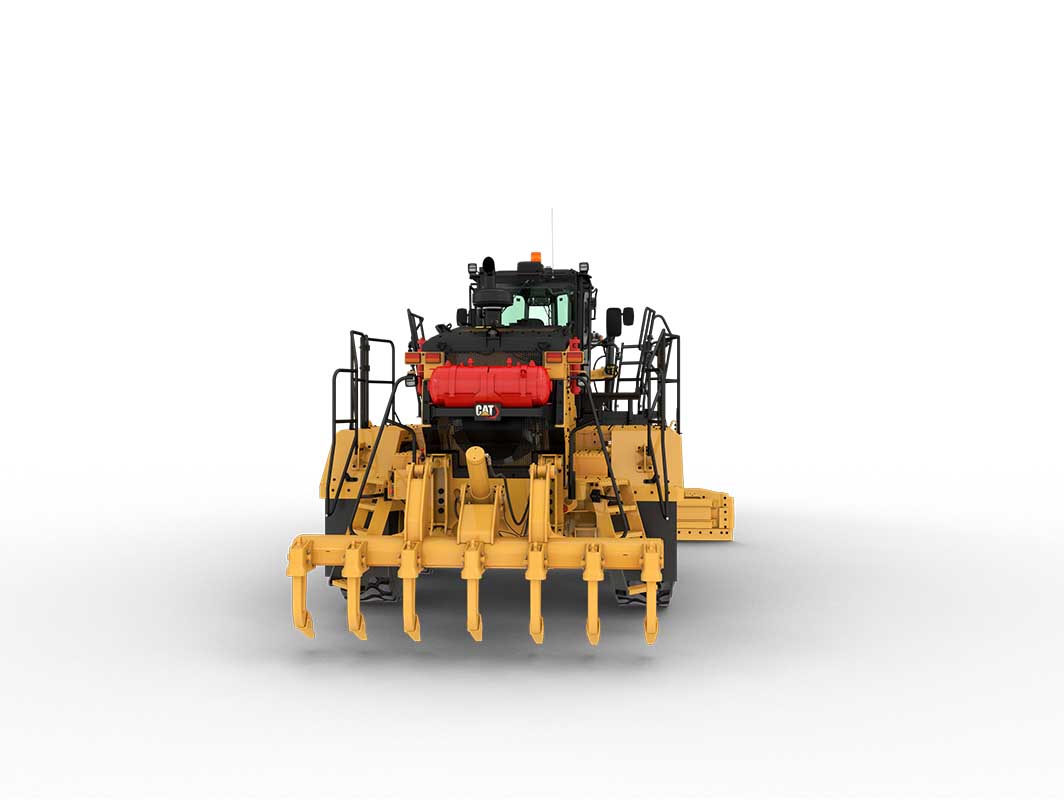

Destripador
Distancia mínima entre portapuntas
17,5 pulg.
Profundidad de rasgado - Máxima
17,8 pulg.
Distancia máxima entre portapuntas
20 en
Soportes de mango del destripador
7
Fuerza de penetración
30.311 libras
Fuerza de extracción
43.700 libras
Aumento de la longitud de la máquina, viga elevada
63,4 pulg.
Pesos Tier 4 Final/Fase IV/Japón 2014 (Tier 4 Final)*
Peso bruto del vehículo - Máximo comprobado - Eje delantero
26.125 libras
Nota (2)
**Peso operativo base calculado sobre la configuración estándar de la máquina con neumáticos 23,5R25, depósito de combustible lleno, operador y cabina del conductor.
Nota (1)
*Sin motor de emisiones Tier 4 Final/Fase IV/Japón 2.014 (Tier 4 Final): restar 150 kg (331 lb) del peso del eje trasero y del peso total.
Peso bruto del vehículo - Típicamente equipado - Eje trasero
53.830 libras
Peso bruto del vehículo - Base** - Total
72.298 libras
Peso bruto del vehículo - Máximo comprobado - Eje trasero
58.753 libras
Peso bruto del vehículo - Típicamente equipado - Eje delantero
20.494 libras
Peso bruto del vehículo - Base** - Eje delantero
19.837 libras
Peso bruto del vehículo - Máximo probado - Total
84.877 libras
Peso bruto del vehículo - Típicamente equipado - Total
74.324 libras
Peso bruto del vehículo - Base** - Eje trasero
52,461 lb
Dimensiones (aproximadas)
Altura - Parte superior de los cilindros
122,6 pulg.
Anchura - Exterior de los neumáticos traseros
134,3 pulg.
Altura - Chimenea de escape
141,1 pulg.
Longitud - Entre ejes tándem
72,5 pulgadas
Longitud - Eje delantero a tándem medio
290 en
Anchura - Líneas centrales de los neumáticos
106,4 pulg.
Longitud - Eje delantero a la tabla de herramientas
120,7 pulg.
Longitud - Contrapeso a destripador
474,4 pulg.
Altura - Centro del eje delantero
29,9 pulg.
Anchura - Neumáticos delanteros exteriores
134,3 pulg.
Longitud - de la rueda delantera a la parte trasera de la máquina - incluido el enganche de remolque
417 en
Altura - Parte superior de la cabina
147,5 pulg.
Distancia al suelo - Eje trasero
16,7 pulg.
Normas
Sonido
ISO 6.394: 2,008/ISO 6.395: 2,008/ISO 6.396: 2,008
ROPS/FOPS
ISO 3.471: 2,008/ISO 3.449: 2,005
Frenos
ISO 3.450: 2.011
Dirección
ISO 5.010: 2.007
Disposiciones opcionales para los neumáticos
Grupo de ruedas - 19.5×25 MP (2)
Neumáticos: 23.5R25 Bridgestone VKT 1 Star
Grupo de ruedas - 19.5×25 MP (1)
Neumáticos: 23.5R25 Bridgestone VKT 2 Star
Grupo de ruedas - 19.5×25 MP (3)
Neumáticos: 23.5R25 Bridgestone VJT 1 Star
Grupo de ruedas - 19.5×25 MP (4)
Neumáticos: 23.5R25 Michelin XHA 2 Star
Grupo de ruedas - 19.5×25 MP (5)
Neumáticos: 23.5R25 Michelin XLDD 2 Star L5
Potencia variable Tier 4 Final/Fase IV/Japón 2014 (Tier 4 Final), Tier 3/Fase IIIA/Japón 2006 (Tier 3) Equivalente o Tier 2/Fase II/Japón 2001 (Tier 2) Equivalente Normas de emisiones - Métrico
Marcha - Adelante 2ª
309 CV
Marcha - Adelante 4
325 CV
Marcha - Adelante 1ª
309 CV
Marcha - 2a marcha atrás
309 CV
Marcha - Adelante 6ª
341 CV
Marcha - Adelante 5ª
332 CV
Marcha - Adelante 8
362 CV
Marcha - Marcha atrás 1ª
309 CV
Marcha - Adelante 3ª
315 CV
Marcha - Adelante 7
347 CV
Marcha - 3ª-6ª marcha atrás
315 CV
Sistema de aire acondicionado
Aire Acondicionado
El sistema de aire acondicionado de esta máquina contiene el gas refrigerante de efecto invernadero fluorado R134a o R1,234yf. Consulte la etiqueta o el manual de instrucciones para identificar el gas. - Si está equipado con R134a (potencial de calentamiento global = 1,430), el sistema con
Potencia variable Tier 4 Final/Fase IV/Japón 2014 (Tier 4 Final), Tier 3/Fase IIIA/Japón 2006 (Tier 3) Equivalente o Tier 2/Fase II/Japón 2001 (Tier 2) Equivalente Normas de emisiones - Neto
Marcha - Adelante 4
321 CV
Marcha - 2a marcha atrás
304 CV
Marcha - Adelante 1ª
304 CV
Marcha - 3ª-6ª marcha atrás
311 CV
Marcha - Adelante 3ª
311 CV
Marcha - Adelante 5ª
327 CV
Marcha - Adelante 7
342 CV
Marcha - Adelante 2ª
304 CV
Marcha - Marcha atrás 1ª
304 CV
Marcha - Adelante 6ª
337 CV
Marcha - Adelante 8
357 CV

Equipamiento de serie
Nota
- El equipamiento estándar y opcional puede variar. Consulte a su Cat para obtener más detalles.
Entorno del operador
- Reposabrazos eléctrico ajustable
- Reposamuñecas ajustable
- Aire acondicionado con calefactor
- Bocina de aire
- Articulación, retorno automático al centro
- Indicador de la clavija del cambio central
- Gancho para abrigo
- Portavasos
- Pantalla, velocidad y marcha digital
- Puertas, lado izquierdo y derecho con limpiaparabrisas
- Indicadores (analógicos) dentro de la cabina (incluye combustible, articulación, temperatura del refrigerante del motor, RPM del motor y temperatura del aceite hidráulico)
- Manómetros, nivel de máquina
- Pantalla táctil de información
- Selección de marchas con el joystick
- Mandos hidráulicos tipo joystick para implementos, dirección, transmisión
- Escaleras, cabina, lado izquierdo y derecho
- Luces laterales izquierda y derecha
- Luces, cabina nocturna
- Contador, hora, digital
- Espejo, retrovisor interior, gran angular
- Puerto de alimentación, 12V
- Radio ready, entretenimiento
- Cabina ROPS, insonorizada, menos de 73 dB(A) ISO 6394 (velocidad del ventilador 70%)
- Asiento, tapizado en tela, suspensión neumática confort
- Compartimentos de almacenamiento
- Control del acelerador, electrónico
Tren de potencia
- Filtro de aire, sello radial tipo seco de doble etapa con indicador de servicio a través de mensajero y eyector de polvo automático
- Posenfriador aire-aire (ATAAC)
- Bloqueo automático del diferencial
- Correa, serpentina, tensor automático
- Indicación del desgaste de los frenos
- Frenos de disco en aceite, a las cuatro ruedas, hidráulicos
- Potencia constante a tierra
- Sistema de control de nivel de fluido críticamente bajo
- Diferencial, bloqueo/desbloqueo
- Drenaje, aceite del motor, alta velocidad
- Protección electrónica contra el exceso de velocidad
- Modo ECO del motor: Normas de emisiones equivalentes a Tier 4 Final/Fase V/Japón 2014 (Tier 4 Final) y Tier 2/Fase II/Japón 2001 (Tier 2)
- Motor, freno de compresión
- Ayuda para el arranque del éter
- Depósito de combustible, llenado rápido, a ras de suelo
- Separador de combustible y agua
- Ventilador de demanda hidráulica
- Silenciador, bajo el capó (equivalente a Tier 2/Fase II/Japón 2001 (Tier 2) y normas de emisiones equivalentes a Tier 3/Fase IIIA/Japón 2006 (Tier 3))
- OK-to-Start
- VHP optimizado
- Freno de estacionamiento - multidisco, sellado, refrigerado por aceite
- Bomba de cebado, combustible
- Eje trasero, modular
- Drenaje de sedimentos, tanque de combustible
- Tres variantes del motor C13. Una de ellas cumple las normas de emisiones Tier 4 Final de la EPA de EE.UU./Etapa IV de la UE/Japón 2014 (Tier 4 Final) y es necesaria para su venta en países con una regulación más estricta. Las otras opciones pueden cumplir las normas de emisiones equivalentes a Tier 2/Fase II/Japón 2001 (Tier 2) o Tier 3/Fase IIIA/Japón 2006 (Tier 3).
- Transmisión, 8F/6R, cambio asistido
- VIMS sin telemática
Guardias
- Protección del cilindro del eje delantero
- Protector de transmisión
Eléctrico
- Alternador, 150 amperios, sellado
- Baterías, sin mantenimiento, alta resistencia, 1.400 CCA
- Cuadro de disyuntores
- Sistema eléctrico, 24V
- Luces: de freno, de marcha atrás, de carretera montadas en el techo, de freno y traseras (LED), delanteras de trabajo
- Enlace al producto
- Arrancador, eléctrico, para trabajos pesados
Seguridad
- Alarma, respaldo
- Apagado del motor a nivel del suelo
- Martillo (salida de emergencia)
- Claxon, eléctrico
- Bloqueo, implemento hidráulico para conducción por carretera
- Operador no presente sistema de vigilancia
- Pintura antideslumbrante - parte superior del bastidor delantero, cerramiento trasero y cilindros del ripper
- Cámara de visión trasera
- Indicador del cinturón de seguridad
- Cinturón de seguridad, retráctil 76 mm (3 in)
- Dirección secundaria
- Ventanas, vidrio laminado: - Delantera fija con limpiaparabrisas intermitente - Puerta con limpiaparabrisas intermitente (dos)
- Cristales, templados: - Limpiaparabrisas laterales izquierdo y derecho - Trasero con limpiaparabrisas intermitente
- Luz, LED, estroboscópica de advertencia
- Luces LED delanteras
- Luces, faros delanteros altos
- Luces, faros delanteros bajos
- Montaje, para luz de advertencia
- Luces de servicio
- Luces de trabajo Halógenas
- Luces de trabajo LED
Otros equipos estándar
- Soporte de cuchilla de 3 tornillos
- AccuGrade ARO
- Acumuladores, elevador de cuchillas
- Acumuladores de freno, doble certificación
- Control de pendiente transversal Cat
- Libro de piezas en CD ROM
- Embrague, deslizamiento de la transmisión circular
- Filos de corte, acero plano DH-2: - 254 mm × 35 mm (10 in × 1.4 in) - Pernos de montaje de 19 mm (3⁄4 in).
- Puertas (cuatro), compartimento del motor, (dos a la izquierda, dos a la derecha) con cerradura
- Puertas, dos de servicio, izquierda y derecha
- Barra de tracción - seis zapatas con bandas de desgaste reemplazables
- Puntas, acero DH-2 de 16 mm (5⁄8 pulg.), pernos de montaje de 19 mm (3⁄4 pulg.)
- Combustible de llenado rápido 567,8 L/min (150 gpm)
- Comprobación de fluidos
- Marco, articulado, con cierre de seguridad
- Sistema hidráulico, sensor de carga
- Depósito de combustible metálico, 496 L (131 gal)
- Bandas de desgaste DCM metálicas
- Paquete de refrigeración modular
- Tren de rodaje: - 5,5 m × 787 mm × 25 mm (18 ft × 31 in × 1 in) - Desplazamiento lateral y volteo hidráulicos
- Radiador, dos puertas de acceso de limpieza
- Parachoques trasero
- Peldaños de acceso trasero en tándem y asideros
- Puertos S-O-S: motor, hidráulico, transmisión, refrigerante
- Pasarela en tándem
- Círculo de ajuste superior bandas de desgaste
- Preparado para la supresión de incendios
- Destripador, trasero
- Bloque de empuje, contrapeso
Herramientas de trabajo/g.e.t.
- Cuchilla de 5,5 m (18 ft) con filo plano 254 mm × 35 mm (10 in × 13⁄8 in)
Neumáticos, llantas y ruedas
- En el precio y peso base de la máquina se incluye un suplemento parcial para neumáticos en llantas de varias piezas de 597 mm × 609,6 mm (23,5 pulg. × 24 pulg.).
Fluidos
- Refrigerante de larga duración hasta -35° C (-31° F)
Equipamiento opcional
Nota
- El equipamiento estándar y opcional puede variar. Consulte a su Cat para obtener más detalles.
Entorno del operador
- Paquete confort
- Puerta calefactada
- Espejos de alta visibilidad
- Retrovisores exteriores calefactados 24V
- Retrovisores exteriores
- Asiento calefactado
- Asiento calefactado/ventilado
- Plataforma de limpieza de ventanas y escaleras izquierda-derecha
Tren de potencia
- Transmisión, cambio automático
Guardias
- Guardabarros
- Guardabarros traseros
- Insonorización, cerramiento del motor y transmisión
Seguridad
- Monitor adicional para la cámara de visión trasera
- Plataforma de acceso mejorada
- Clave del sistema de seguridad de la máquina
- Plataforma de acceso a los servicios
Otros anexos
- Auto-lube, Centro-matic
- Autolubricación, mejora del ripper
- Mando, cuchilla, flotador variable
- Calentador, refrigerante del motor, 120V
- Calentador, refrigerante del motor, 240V
- Disposiciones hidráulicas con válvulas hidráulicas adicionales Base+1
- Disposiciones hidráulicas con válvulas hidráulicas adicionales Base+5
- Enlace de producto Elite dual
- Llanta, 495,3 mm × 635 mm MP (repuesto)
- Clima, paquete Frío Plus
Herramientas de trabajo/g.e.t.
- Cuchilla de 5,5 m (18 pies) con filo curvado 203 mm × 25 mm (8 in × 1 in)
- Diente, desgarrador
Fluidos
- Refrigerante, -51° C (-60° F)

Compre hoy mismo una motoniveladora 18 cerca de usted.

Este modelo es una de las muchas opciones de equipamiento que Quinn Company tiene en stock para satisfacer sus necesidades de maquinaria pesada. Nuestro equipo de expertos le ayudará a encontrar el modelo adecuado para su trabajo y le ofrecerá un servicio de asistencia líder en el sector mucho después de la venta. Aproveche nuestras ofertas y obtenga la mejor solución para su negocio. Solicite un presupuesto online para una motoniveladora 18 o póngase en contacto con nuestros profesionales para obtener más información sobre nuestro equipamiento.
