Nuevos controles de conmutación y puesta en paralelo de « CAT »

Aparatos de conexión y controles Cat

Configuración

Equipos de conmutación específicos para cada aplicación con una lógica de control diseñada para satisfacer la secuencia de operaciones de cualquier cliente. Algunos ejemplos son las empresas de servicios públicos 3+, las aplicaciones de cogeneración, los complejos esquemas de distribución de carga, etc.

Modos de funcionamiento

Se admiten todos los modos de conexión en paralelo de grupos electrógenos entre sí y con otras fuentes (red eléctrica, combustibles alternativos, energía eólica, etc.). Los expertos Caterpillar y control Caterpillar pueden diseñar y programar los esquemas de energía más complejos para satisfacer sus necesidades críticas de energía.

Aplicación

BT y MT ( 208V - 38 kV) 50 / 60 Hz

Aparatos de conexión Cat

Configuración

Dispositivo de conmutación configurable basado en PLC capaz de controlar y supervisar múltiples grupos electrógenos, interruptores de conexión y de carga junto con interruptores de transferencia aguas abajo para aplicaciones de reserva o de emergencia

Modos de funcionamiento

Modo de espera de varias unidades en isla y con controles y componentes redundantes opcionales.

Aplicación

BT y MT (208V - 38 kV)

Cat

Configuración

IP4X

Temperatura de funcionamiento

35 °C / 40 °C @ 1 h, opción para 0...50 °C (32...122 °F)

Anchos estándar

600 mm para ABB Emax2 E2 1.600 - 2.500A. 750 mm para ABB Emax2 E4 3.200 - 4.000A. 1.200 mm para ABB Emax2 E6 4.000 - 6.300A.

Aparatos de conexión Cat

Configuración

Dispositivo de conmutación configurable basado en PLC capaz de controlar y supervisar múltiples grupos electrógenos, interruptores de enlace, de la red pública y de carga para aplicaciones de conexión en paralelo de la red pública

Modos de funcionamiento

Operaciones de reserva de emergencia, importación/exportación de servicios públicos, reducción de picos y carga base con controles y componentes redundantes. Transición cerrada a/desde la energía del generador

Aplicación

BT y MT (208V - 38 kV)

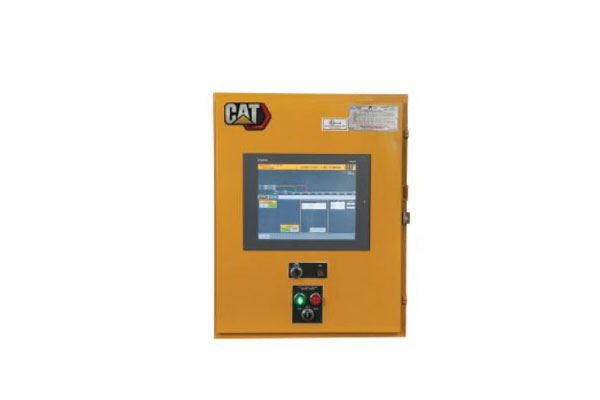

Panel de control principal EMCP 4.4

Configuración

Supervisión y control remotos de hasta 8 grupos electrógenos a través de una red de alta velocidad. Permite conectar en paralelo un grupo de grupos electrógenos equipados con EMCP 4.4 a una única fuente de alimentación.

Modos de funcionamiento

Espera de emergencia, isla, paralelismo de servicios públicos

Aplicación

BT y MT (208V - 38 kV)

Control de integración y paralelismo de motores (EPIC)

Configuración

Sistema de control modular remoto en paralelo (panel de control principal para los 2 primeros grupos electrógenos y el disyuntor opcional, paneles de control adicionales separados para hasta 8 grupos electrógenos adicionales, control de la red eléctrica en paralelo y control de la distribución)

Modos de funcionamiento

Espera de emergencia con control maestro redundante, conexión en paralelo con la red eléctrica, reducción de picos y transición cerrada a/desde la alimentación del generador (con panel de control opcional de la red eléctrica)

Aplicación

BT y MT (208V-27kV)
